Detailzeichnungen Alu Hebeschiebetür MB-77 HST

Hebeschiebetürprofil Aluprof MB-77 Querschnitte

Hebeschiebetür Rahmenprofil Aluprof MB-77

Aluplast MB-77 HS Tür Rahmen mit Schiebeflügel Detailzeichnung

MB-77 HS Tür Rahmen mit Schiebeflügel

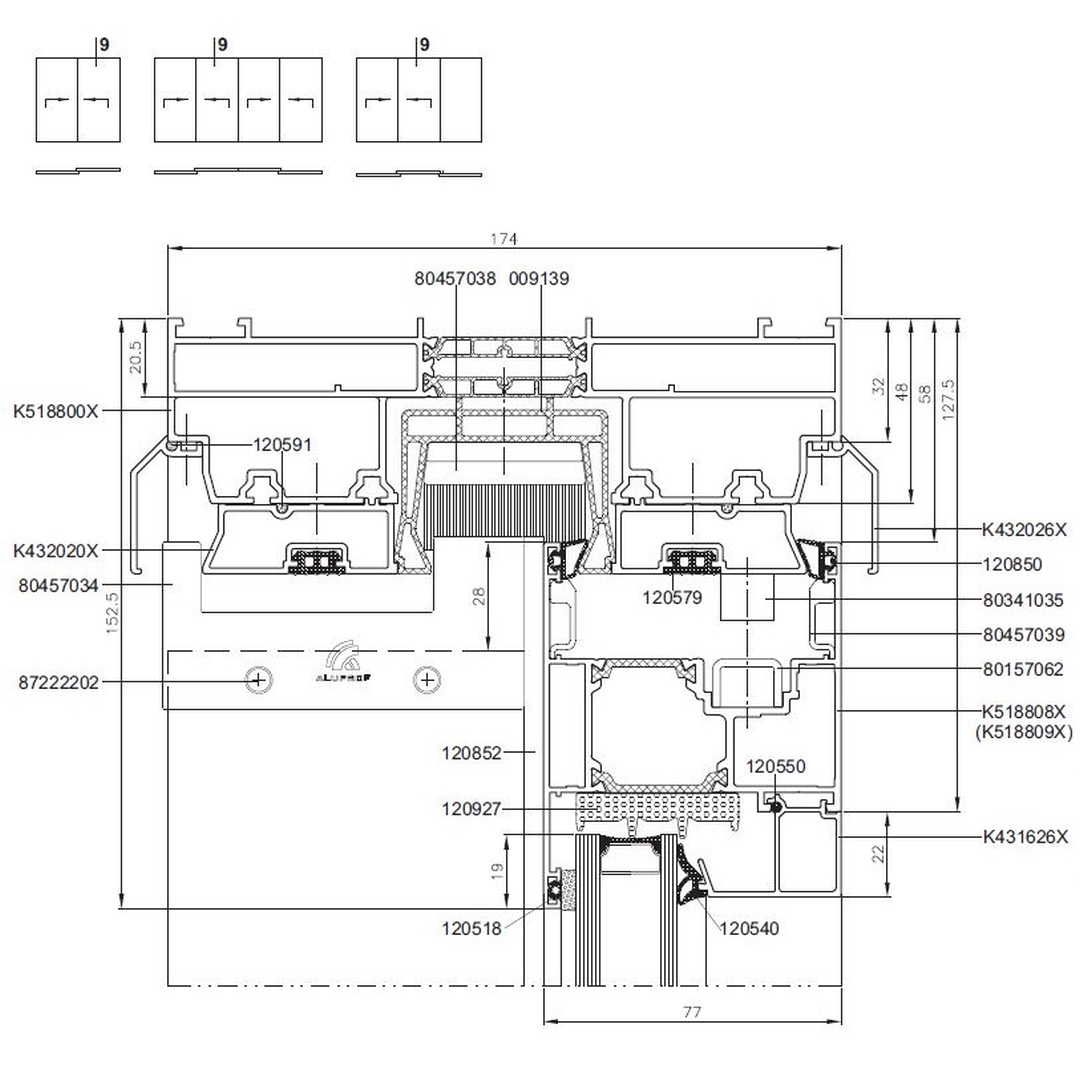

Aluprof MB-77 Tür Rahmen mit Schiebeflügel oben

MB-77 Tür Rahmen mit Schiebeflügel oben

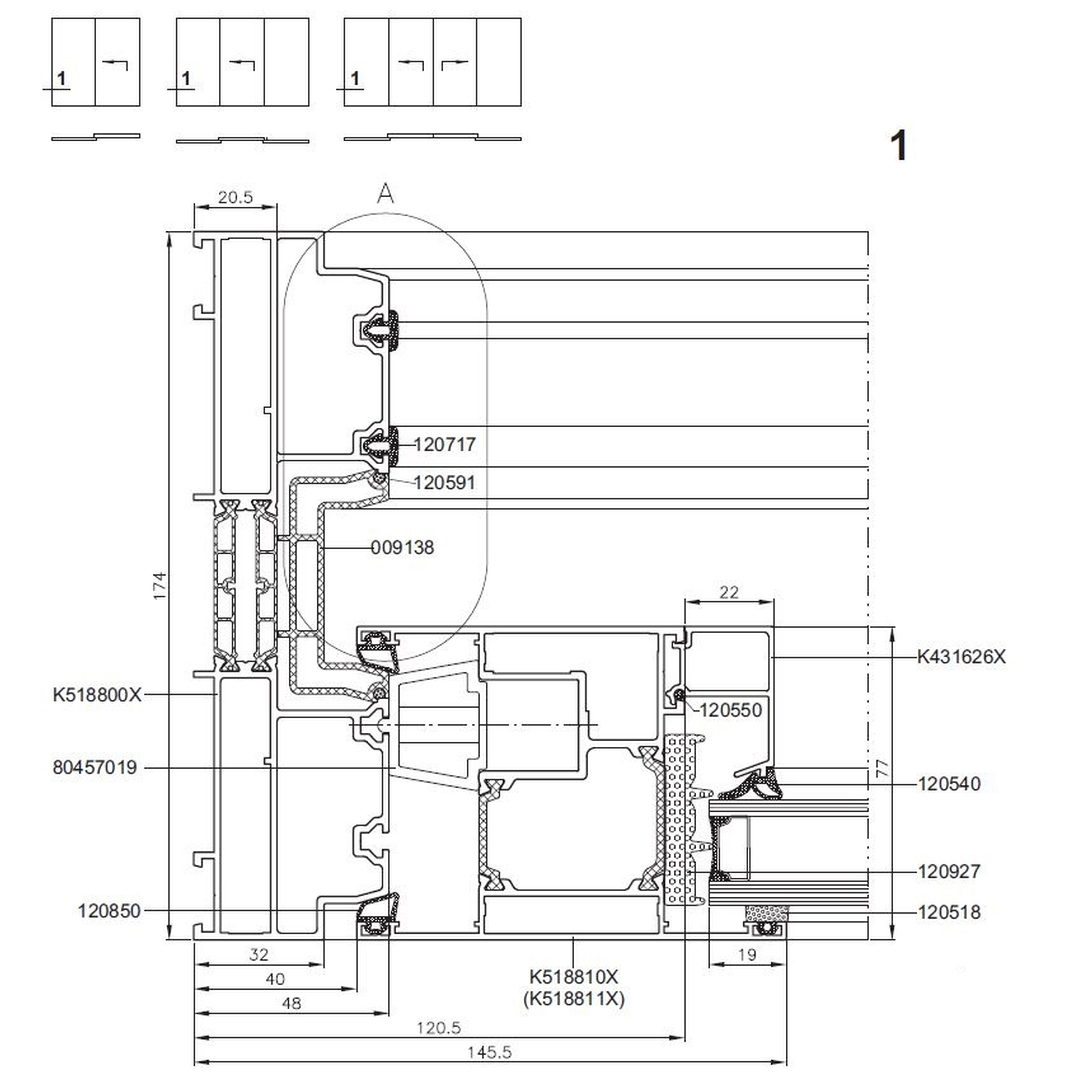

Aluprof MB-77 HS Tür Rahmen mit Fest Flügel Detailzeichnung

MB-77 Tür Rahmen mit festem Flügel

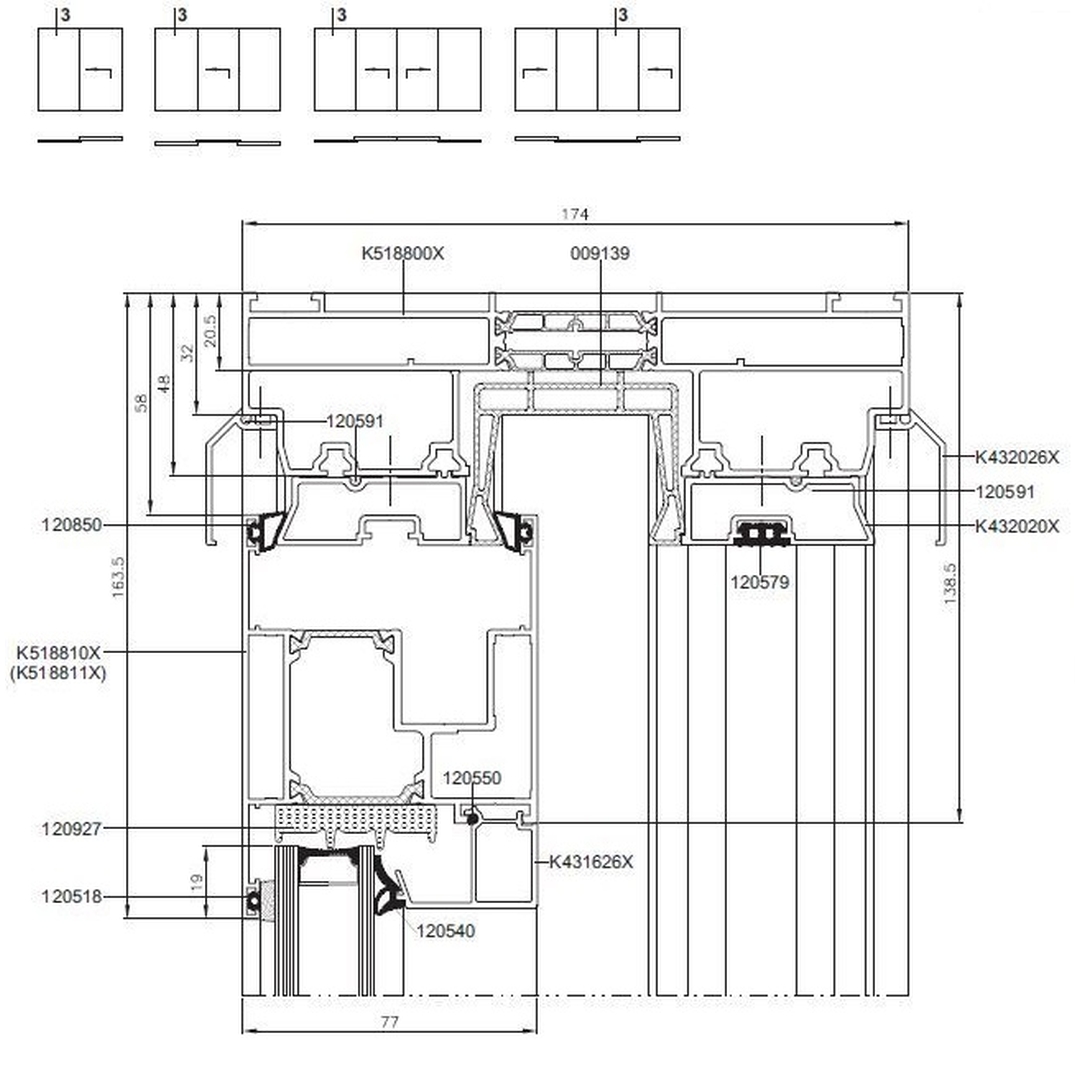

Aluprof MB-77 HS Tür Rahmen mit Fest Flügel oben Detail

MB-77 Tür Rahmen mit festem Flügel oben

Hebeschiebetür Schwelle Aluprof MB-77 HS

Aluprof MB-77 HS Tür Schwelle mit Fest Flügel Detailzeichnung

MB-77 Tür Schwelle mit festem Flügel

Aluprof MB-77 HS Tür Schwelle mit Schiebeflügel dicher Lauf Detail

MB-77 Tür Schwelle und Schiebeflügel

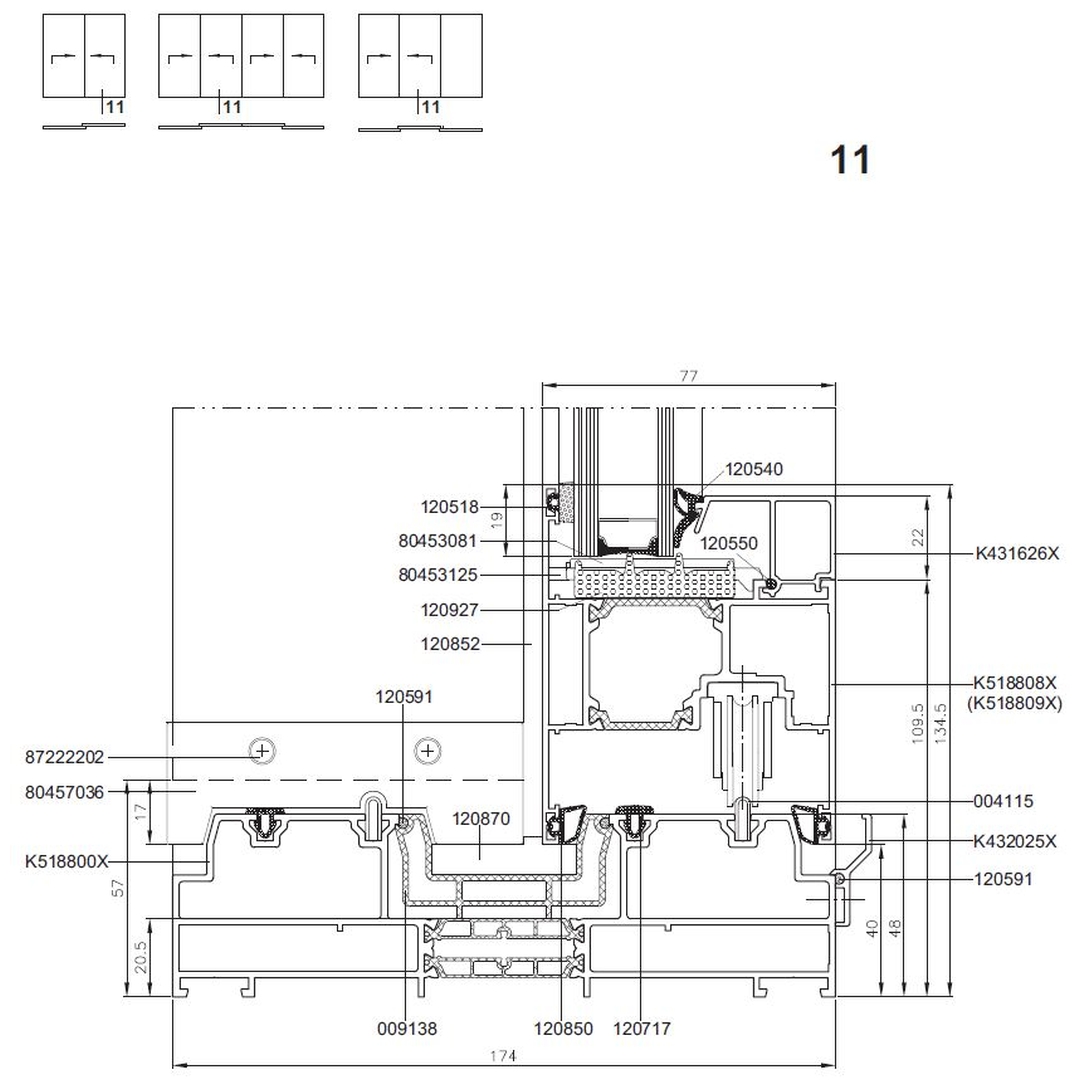

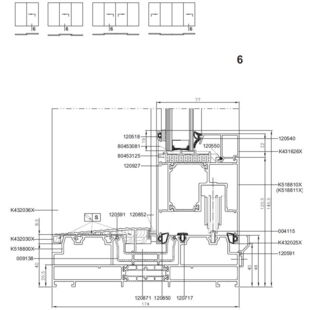

Aluprof MB-77 HS Tür Schwelle mit zwei Schiebeflügeln

MB-77 HS Tür Schwelle und zwei Schiebeflügel

Hebeschiebetür Flügelprofil Aluprof MB-77

Aluprof MB-77 HS Tür Schiebeflügel

MB-77 Tür Schiebeflügel

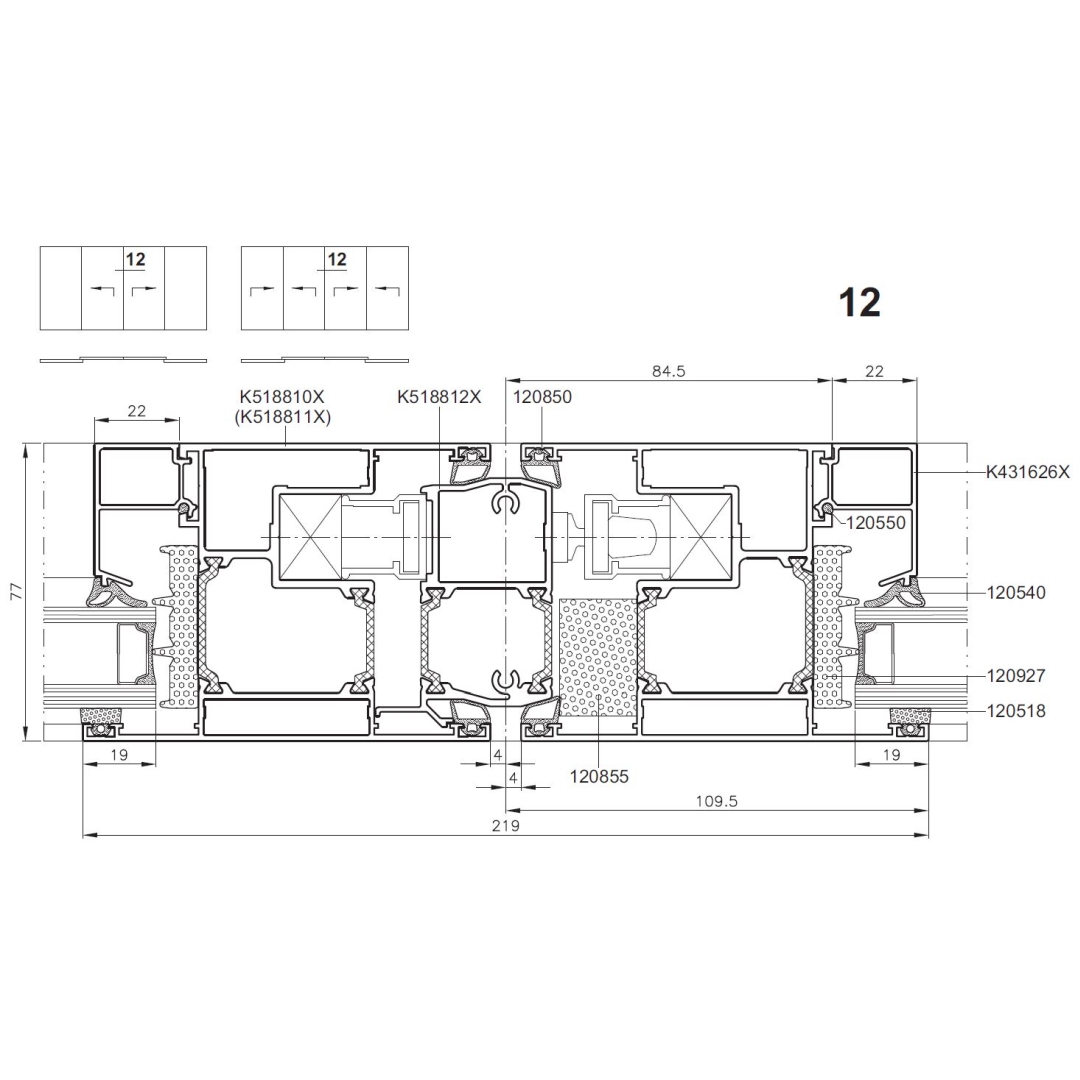

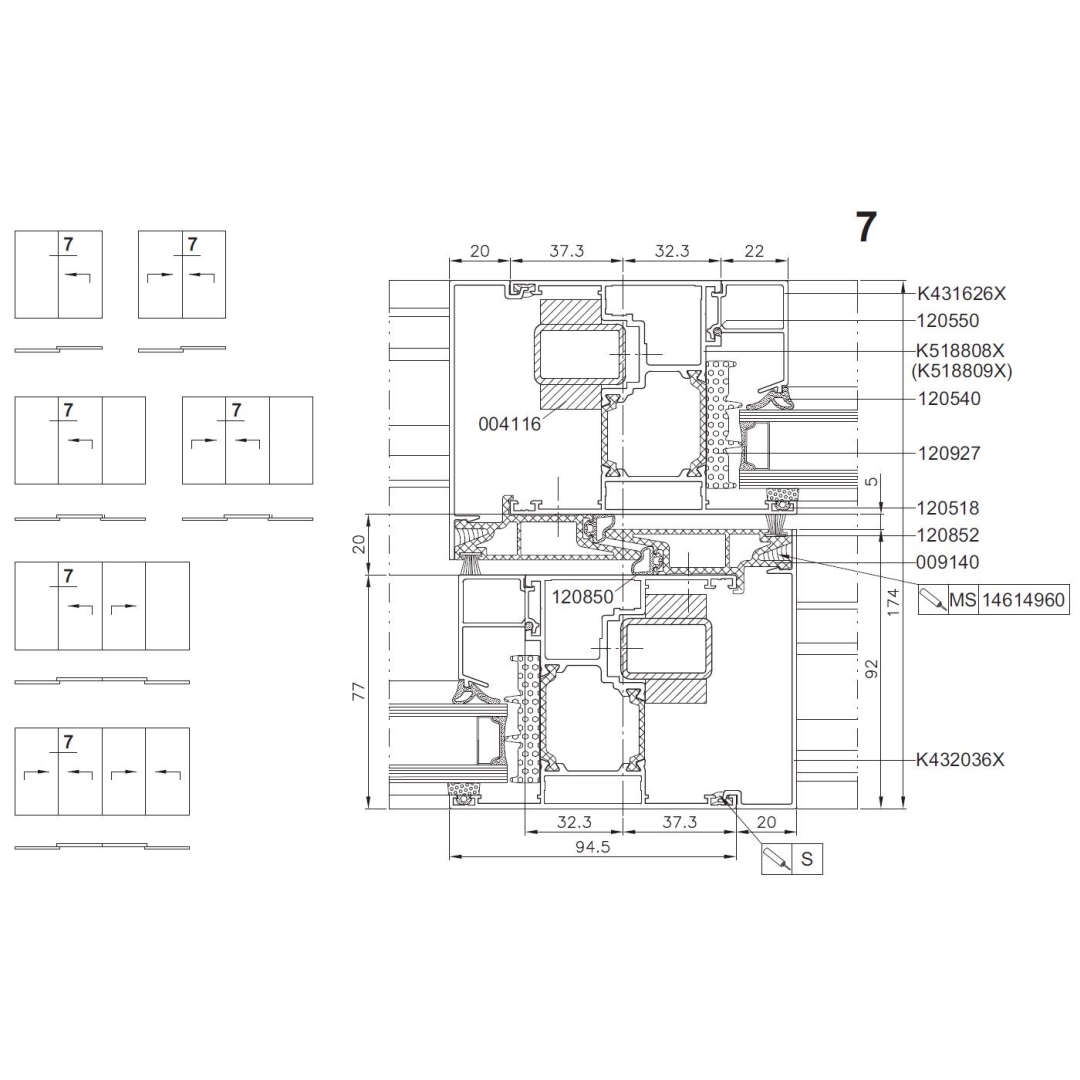

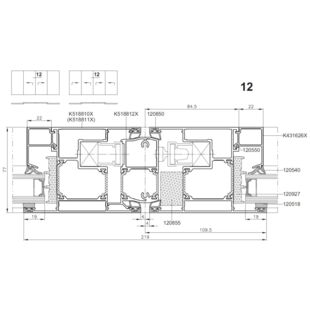

Aluprof MB-77 HS Tür 2flg Treffpunkt der Schiebeflügel Detail

MB-77 Tür 2flg Schiebeflügel Treffpunkt

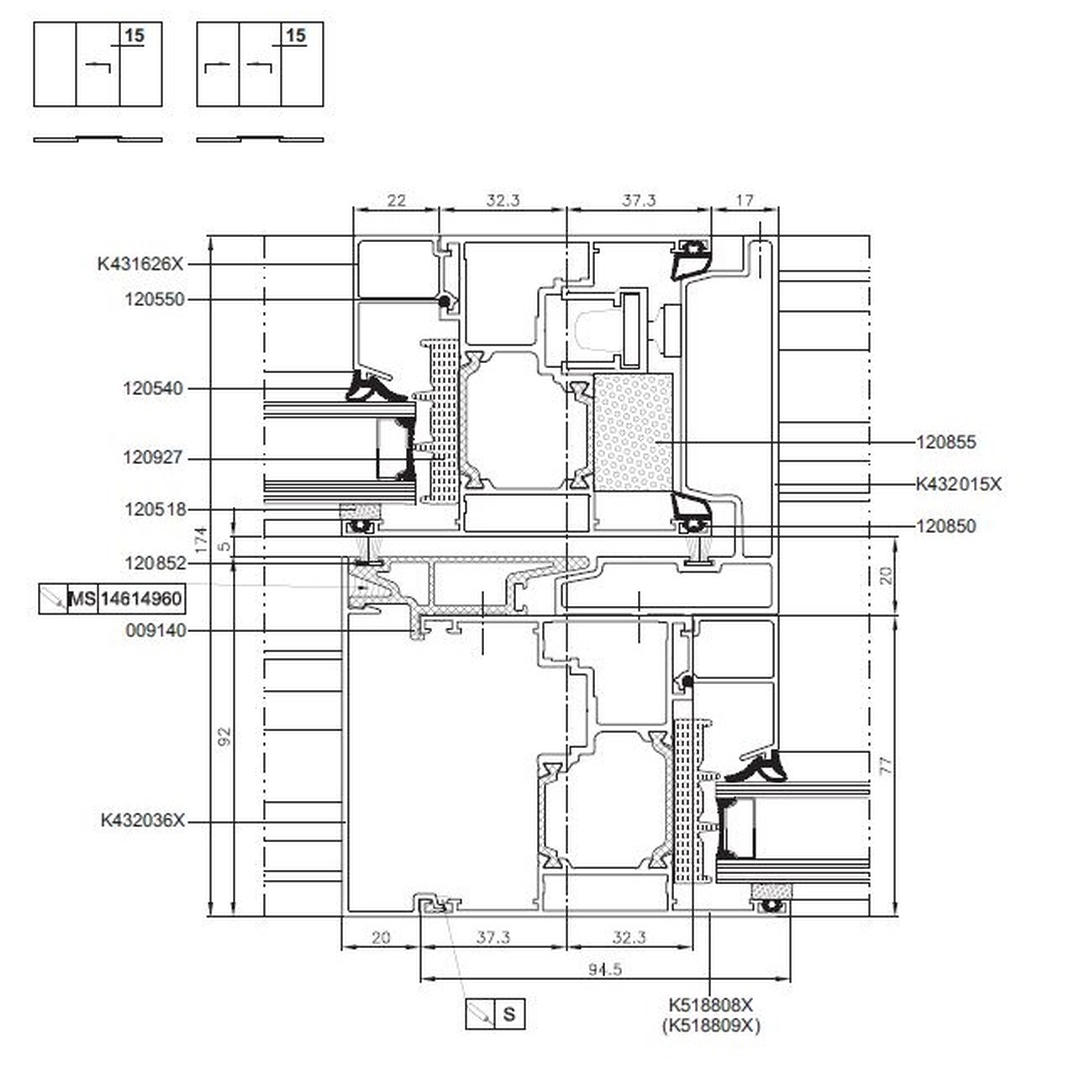

Aluprof MB-77 HS Tür 1flg Schiebeflügel und Fest Flügel Detail

MB-77 Tür 1flg Schiebeflügel und fester Flügel

Aluminium Hebeschiebetür Aluprof MB-77 Kopplungen

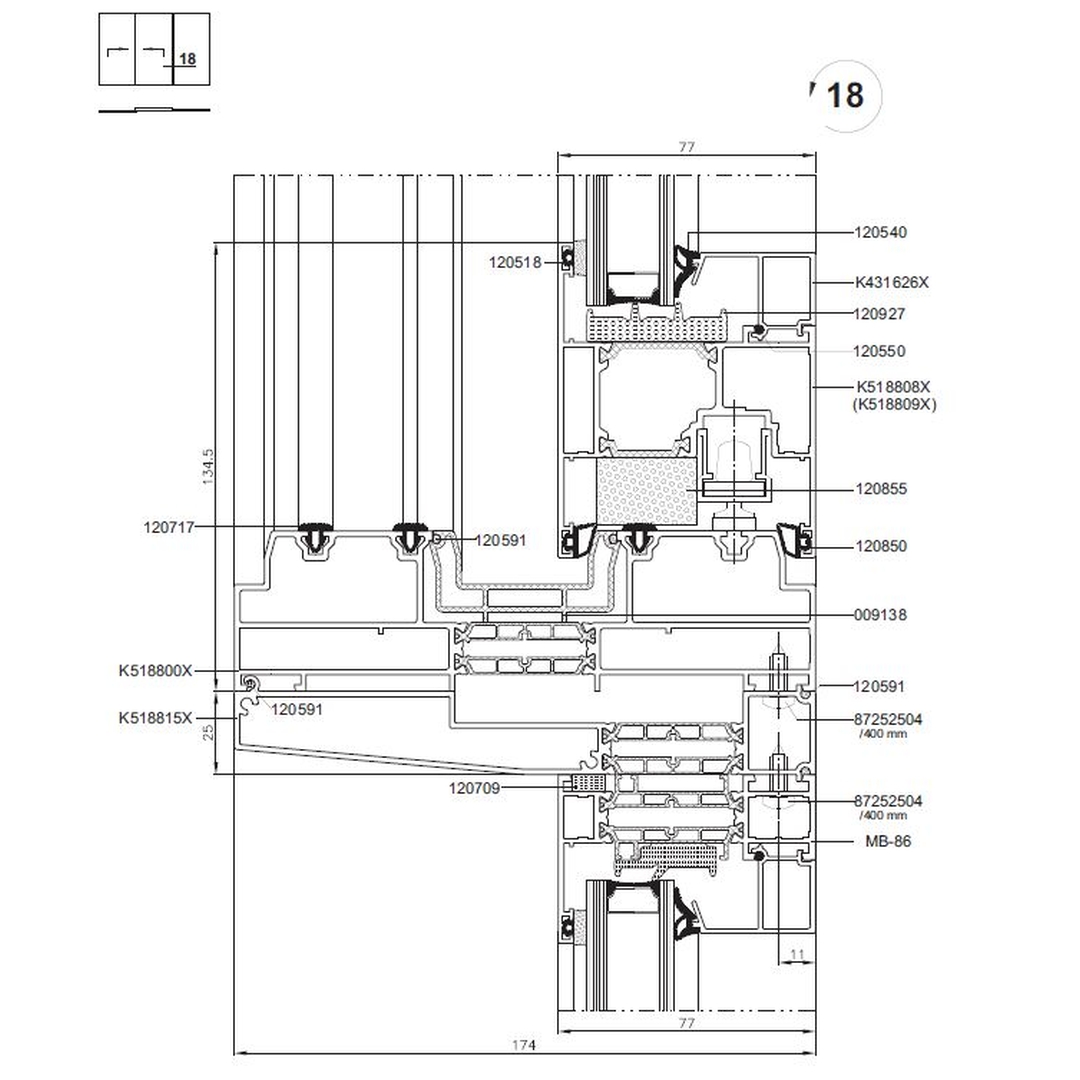

Aluprof MB-77 HS Tür Kopplung mit Fenster Detailansicht

MB-77 HS Tür Kopplung mit Fenster

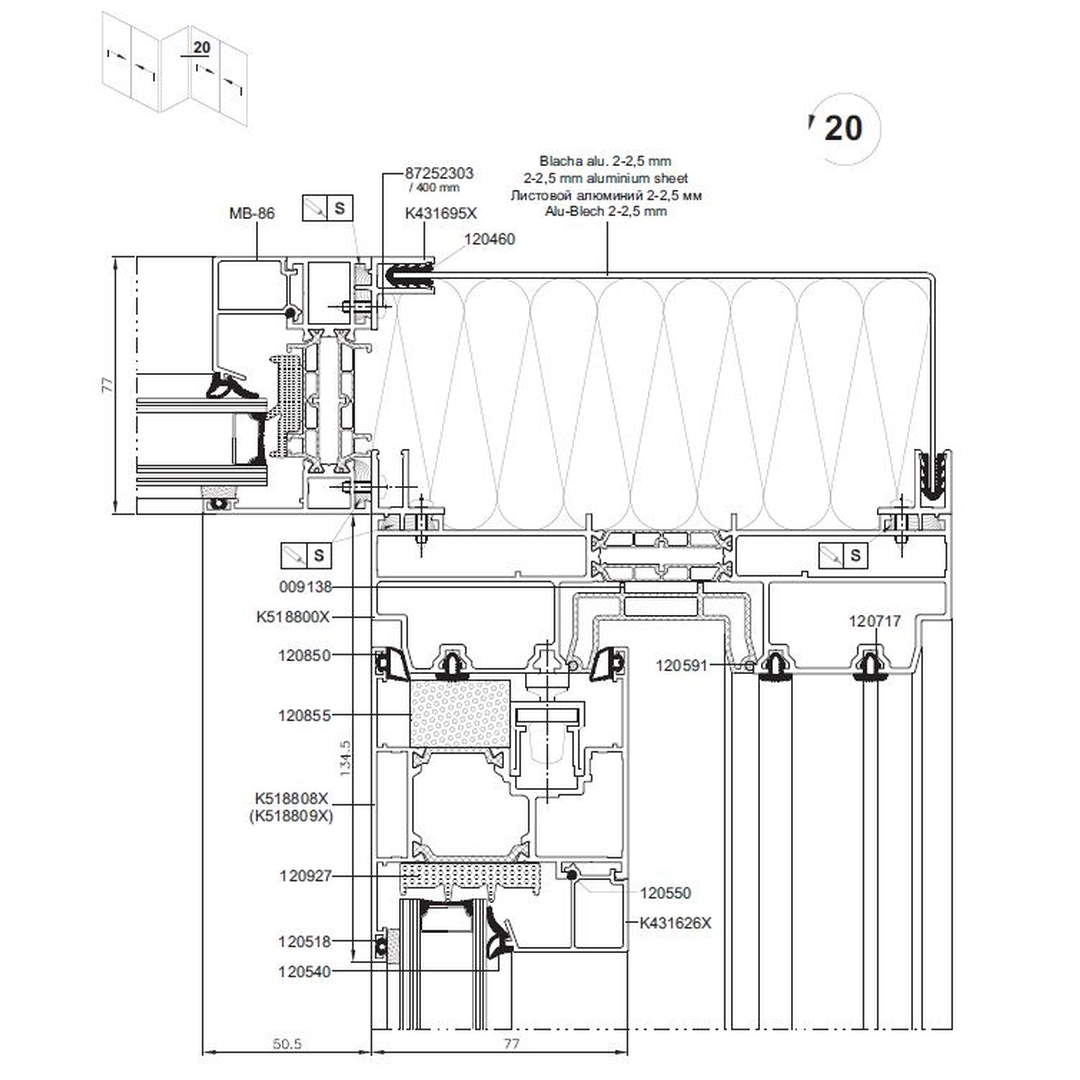

Aluplast MB-77 HS Tür Eckverbinder 90° mit Fenster Detail

MB-77 HS Tür Eckkopplung 90° mit Fenster

Aluminium Hebeschiebetür MB-77 Sprossenarten

Innenliegende SZR Sprossen / Helima Sprossen

Drutex Iglo SZR Sprosse 8mm

Innenliegende Sprosse 8mm

Drutex Iglo SZR Sprosse 18mm

Innenliegende Sprosse 18mm

Drutex Iglo SZR Sprosse 26mm

Innenliegende Sprosse 26mm

Drutex Iglo SZR Sprosse 45mm

Innenliegende Sprosse 45mm

Weiter zu innenliegenden Helima-Sprossen

Glasteilende Sprossen - Kämpfer

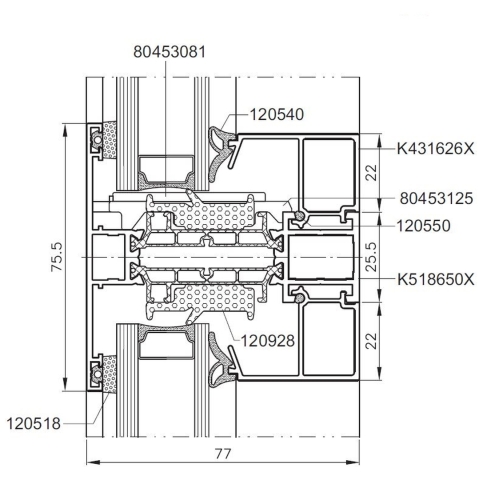

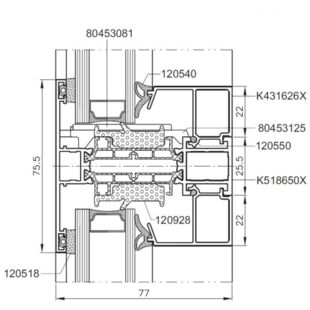

Aluprof MB-77 Kämpfersprosse 75,5 mm Detailzeichnung

MB-77 Glasteilende Sprosse/Kämpfer 75,5 mm

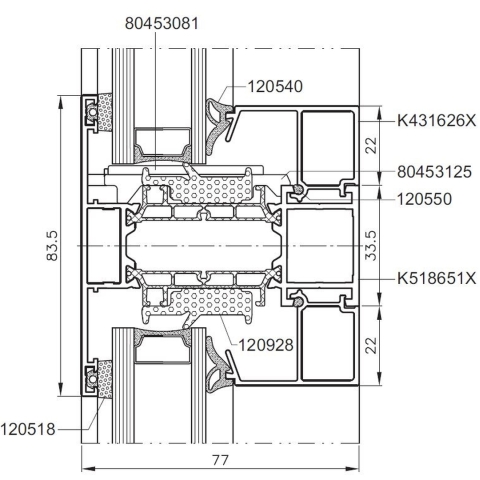

Aluprof MB-77 Kämpfersprosse 83,5 mm Detailzeichnung

MB-77 Glasteilende Sprosse/Kämpfer 83,5 mm

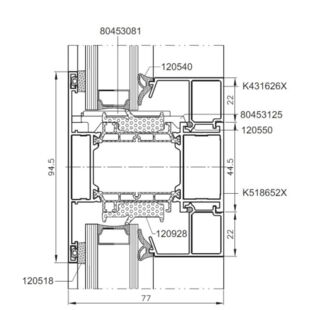

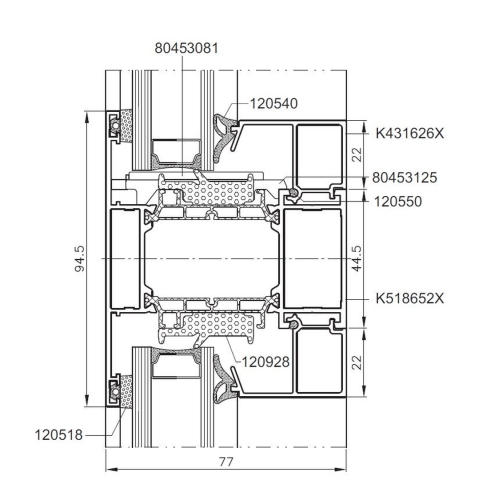

Aluprof MB-77 Kämpfersprosse 94,5 mm Detailzeichnung

MB-77 Glasteilende Sprosse/Kämpfer 94,5 mm

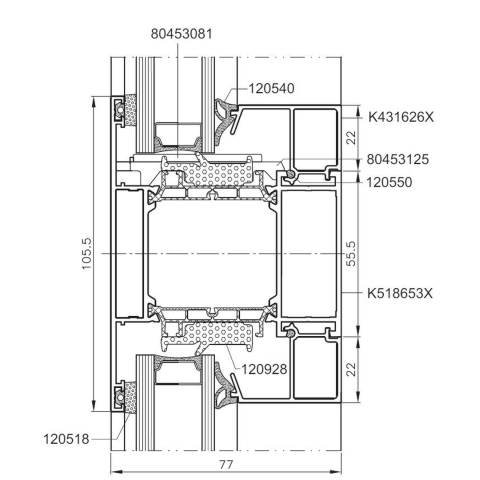

Aluprof MB-77 Kämpfersprosse 105,5 mm Detailzeichnung

MB-77 Glasteilende Sprosse/Kämpfer 105,5 mm

Weiter zu glasteilenden Sprossen aus Aluminium

Weiter zur Produktseite Aluminium Hebeschiebetür MB-77 HST
